Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器

發布時間:2024-11-04 09:04:41     瀏覽:285

  QTCV356系列VCXOs集成了5Vdc或3.3Vdc的時鐘方波發生器和微型條形AT石英晶體,封裝在一個低高度的陶瓷包內,鍍金接觸墊提供了良好的電氣連接。這些振蕩器的設計滿足了低電壓應用的需求,廣泛應用于槍械發射彈藥和系統、智能彈藥、儀器儀表、以太網/同步、SONET、微處理器時鐘等領域。

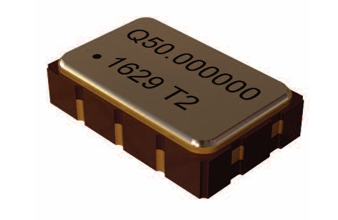

Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器

  產品特性

  寬頻率范圍:從1.000MHz到156.250MHz,。

  小尺寸:3.2 x 5mm的封裝。

  邏輯類型:支持HCMOS、LVHCMOS、LVPECL邏輯。

  供電電壓:5.0Vdc或3.3Vdc。

  工作溫度范圍:從-40oC到+85oC。

  三態輸出標準:支持Tri-State輸出。

  密封陶瓷封裝。

  基本和第三泛音設計。

  軍事級篩選測試:符合MIL-PRF-55310標準。

  無鉛、RoHS合規

  應用場景:

  槍械發射彈藥和系統

  智能彈藥

  儀器儀表

  以太網/同步

  SONET

  微處理器時鐘

  技術規格:

ParametersQTCV356HCQTCV356LQTCV356P
Output frequency range (Fo)1.544MHz—125.000MHz1.000MHz—150.000MHz78.000MHz—156.250MHz
LogicHCMOSLVCMOSLVPECL
Supply voltage (Vdd)5.0Vdo±10%3.3Vde±5%
Absolute Pull Range(APR)See Part Number on Page l
Linearity5%typ.
Operating temperature (Topr)See Part Number on Page l
Storage temperature(Tsto)-62℃ to+125℃
Operating supply current
(No Load)
18mAtyp. |50mAmax.15mAtyp-|40mAmax.50mA typ. |90mAmax
Symmetry
(50%of ouput waveform)
45/55%
Riseand Fall times5ns max.0.3ns typ. |0.5ns max
Output Load15pF max50Q into Vdd-2V
Start-up time (Tstup)10ms max
Output Enable/Disable (Vih/Vil)0.9*Vdd min./0.1*Vdd max.
Control Voltage Range for Pul
Range(Vc)
0.5Vmin. |4.5Vmax0.3Vmin. |3.0V max
Control Voltage Input Impedance
(Zin)
1MQ min10MQ min
Control Voltage Modulation BW10kHz min20 kHz min
Period Jitter Typical
Pk-Pk (61.44 MHz)
RMS (61.44 MHz)

23ps
3.0ps
N/A
Jitter,RMS(12kHz to 20MHz)N/A0.2ps typ. |0.5ps max
Phase Noise Typical
10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
10 MHz
-63 dBc/Hz
-97 dBc/Hz
   (at 122.88 MHz)
   -68 dBc/Hz
   -98 dBc/Hz
   -125 dBc/Hz
   -148 dBc/Hz
   -157 dBc/Hz
   -157 dBc/Hz
   -167 dBc/Hz
-129
-144
-157
-159
-164
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
dBc/Hz
Aging10years aging included in Frequency Stability

訂購信息:

Q-TECH QTCV356系列小型化SMD電壓控制晶體振蕩器

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
